普通發電機組信號連接

發布時間：03-22 21:13 瀏覽量：705

普通發電機組信號連接

現在很多柴油發電機組都是備用發電機組。要求市電停電后，能自動啟動發電機。這就需要將信號線正確的接到發電機組上。

接線第一步，當然得找到接線的位置了，本公司機器型號實在是多，但大概就是下面幾個位置。

1.機旁柜或背包柜內接線端子上

2.主輸出空氣開關旁邊

3.靜音箱機組位于主電纜接線樁頭邊上

找到以后呢，就要知道怎么接線了，今天主要介紹17年以后常用的一種

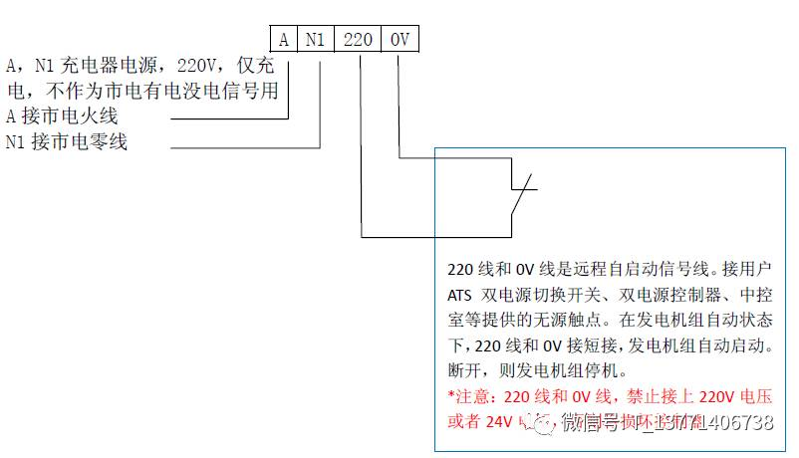

無源觸點信號，就是傳說中的干接點信號。

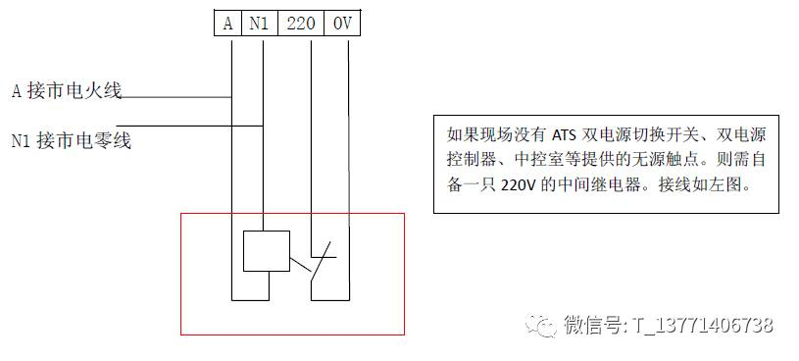

可能有的客戶系統比較簡單，沒有上面的說ATS雙電源電開，控制器這么高大上的玩意，只想接個市電電壓做個簡單檢測，請參考下圖，不過需要自已準備一個220V的繼電器，這種繼電器市場上就10來塊錢，一般市場上很好買的啦。

這個繼電器裝在客戶自已柜子里也可以，裝在發電機箱子里也可以。當然，前提是有地方裝的啦。
